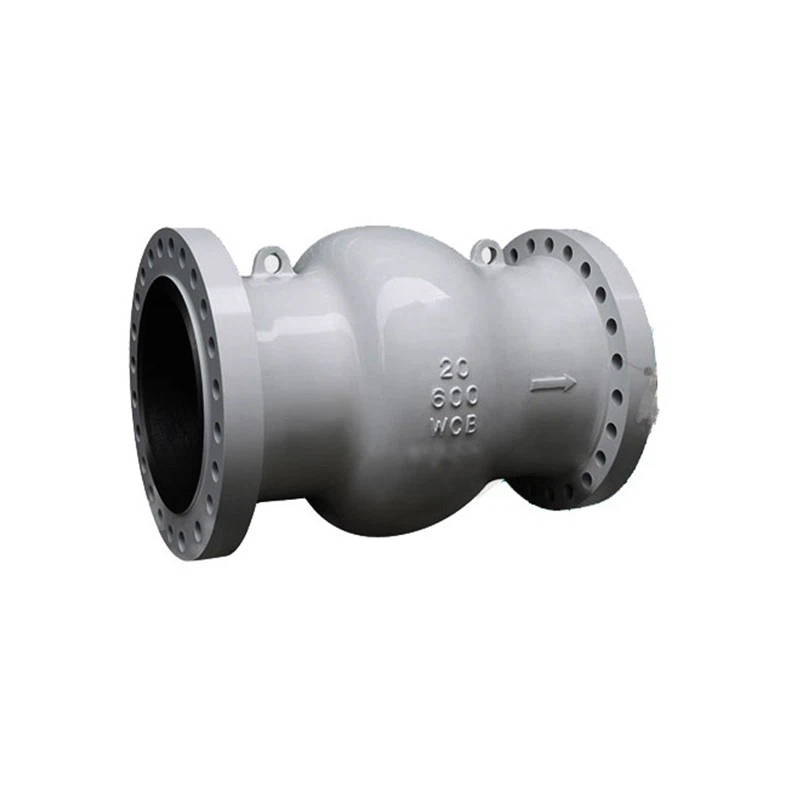

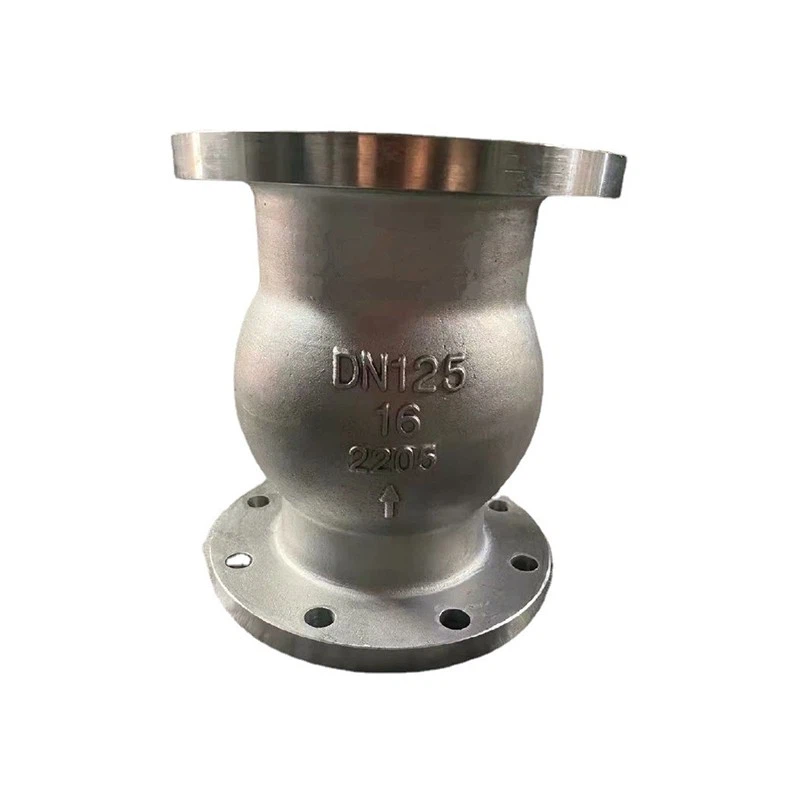

Axiální kontrolní ventil je preferovaným řešením kritických non-return aplikací, jako je ochrana rotujícího zařízení a systémů, kde je nezbytná nízká ztráta tlaku, stabilní provoz a dynamické chování.
Návrh kontroly trysky axiálního toku je významným krokem v inovacích týkajících se kontrolních ventilů. Primární diferenciací je jejich velikost a výběr, přizpůsobující jednotlivý ventil pro procesní parametry aplikace. Tato filozofie se výrazně liší od standardní normy výběru kontrolních ventilů na základě velikosti jejich potrubí. Požadavek na požadavek odvětví, aby se zajistilo zmírnění přepětí, jsou ventily pro kontrolu axiálního toku bezkonkurenčním roztokem kontrolního ventilu.
Parametry produktu
Normální průměr: 2 - 48 palce (dn 50 - dn1200)
Rozsah tlaku: třída 150 - 2500 lb
Konečné připojení: RF, RTJ
Pracovní teplota: -29 stupeň ~ +400 stupeň
Materiál: Uhlíková ocel, nerezová ocel, ocel z slitiny, hliníkový bronz, ti
Návrh a výroba: API 594
Strukturální délka: API 594
Připojení: ASME B16.5, ASME B16.47
Test a inspekce: API 598
Metoda provozu:
Když tlakový rozdíl mezi proti proudu a po proudu ventilu překročí praskající tlak na pružině, obturátor se pohybuje a umožní tok. Plocha průtoku ventilu se neustále snižuje na průměr sedadla; Toto je design Venturi.
V důsledku konstrukce Venturi zvyšuje zmenšený průtokový ploch kinetický tlak a snižuje statický tlak, což umožňuje, aby se ventil rychle otevřel. Pružina je vybrána tak, aby byl disk plně otevřen a stabilní proti jeho zpětnému skvrně za normálních podmínek toku.
Když dojde k znatelnému snížení toku, pružina reaguje brzy proti síle redukčního toku.
