Pneumatický proplachovací ventil dna nádrže Představení produktu:

Pneumatický proplachovací ventil dna nádrže výrobce, továrna a dodavatel. Pneumatický proplachovací ventil dna nádrže je k dispozici s pneumatickým ovládáním. Dvojčinné nebo jednočinné pneumatické válce nebo membránové pohony pro lineární ovládání se používají v pneumatickém proplachovacím ventilu dna nádrže. Jako standardní průmyslová praxe jsou pro otevření do nádrže, tj. talířový splachovací spodní ventil, preferovány membránové pohony, zatímco pro otevřené ventily, tj. kotoučové spouštěcí ventily se splachovacím dnem, jsou preferovány pohony typu válce, protože pro tyto typy ventilů je vyžadována vyšší délka zdvihu. S těmito aktuátory je pneumatický splachovací ventil dna nádrže automatický, což umožňuje kapalinu a kejdu odvádět na dálku a s minimální námahou. Nabízíme pneumatické pohony s jednočinnou (bezporuchovou) konstrukcí a dvojčinnou (stay-put) konstrukcí pro pneumatický proplachovací ventil dna nádrže.

Ventily pro splachování dna se používají v potrubích, reaktorech a nádobách k vypouštění kapalin, abraziv, kalu, viskózního materiálu nebo polotuhých médií. Splachovací spodní ventily jsou k dispozici v provedení otvor disku do nádrže (design otevření nádoby) a snížení disku (design vnitřního otvoru ventilu) do těla ventilu. Nejčastěji se používají ventily se splachovacím dnem s otvorem disku do nádrže nebo otevřením směrem nahoru. Používá se tam, kde je dostatek prostoru mezi spodní podložkou a míchadlem nádrže. Hmotnostní zatížení uvnitř nádrže pomáhá uzavřít a těsně uzavřít ventil splachovacího dna. Za normálních okolností je vstupní velikost standardního splachovacího spodního ventilu o jednu velikost větší než velikost výstupu. Existují speciální konstrukce, které jsou možné s oběma velikostmi stejnými. Výstupní port je pod úhlem ke vstupnímu portu. Obvykle je poskytována odchylka 45 nebo 60 stupňů. Koncové přípojky jsou obvykle přírubové.

Specifikace pneumatického proplachovacího ventilu dna nádrže:

Jmenovitý tlak: PN10-PN64, ANSI 150 # / 300 #

Design: Nahoru / dolů

Tváří v tvář: BS 6755 nebo jiné

Koncové připojení: ANSI B16.50 nebo jiné

M.O.C.:CS / SS304 / SS316 / WCB / CF8 / CF8M & vyšší slitiny na vyžádání

Možnost: Ruční kolo nebo pneumatický pohon ovládaný

Provoz: Normální nebo opláštěný

Rozsah velikostí: 40 mm až 300 mm

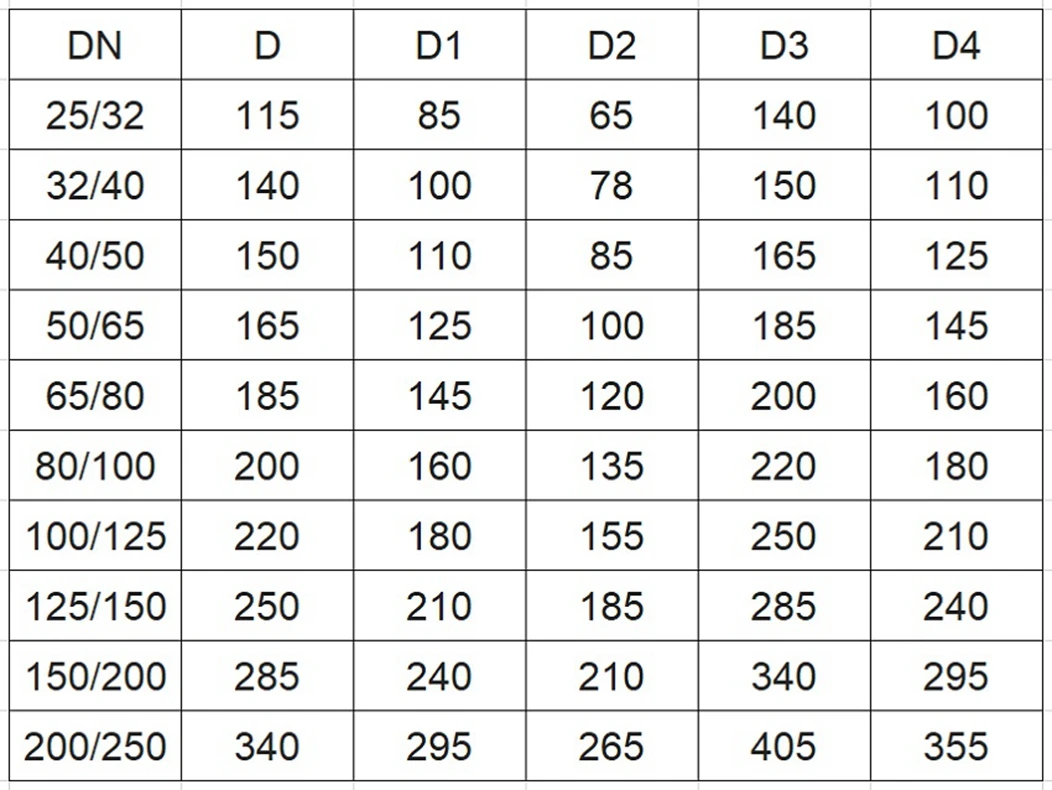

DN	D	D1	D2	D3	D4
25/32	115	85	65	140	100
32/40	140	100	78	150	110
40/50	150	110	85	165	125
50/65	165	125	100	185	145
65/80	185	145	120	200	160
80/100	200	160	135	220	180
100/125	220	180	155	250	210
125/150	250	210	185	285	240
150/200	285	240	210	340	295
200/250	340	295	265	405	355

Funkce pneumatického proplachovacího ventilu na dně nádrže:

1. Automatizujte operaci vypouštění kapaliny z proplachovacího spodního ventilu a minimalizujte práci.

2. Pro přesné parametry řízení procesu je pneumatický proplachovací ventil dna nádrže volitelně nabízen s automatizačním příslušenstvím, jako jsou elektromagnetické ventily, koncové spínače, polohovadlo, regulátory vzduchového filtru.

3. Pneumatický proplachovací ventil dna nádrže je k dispozici v rozsahu 15 NB až 300 NB a ve standardech BS, ANSI, DIN.

4. Pneumatický splachovací ventil dna nádrže je k dispozici v provedení s opláštěním, lemovaným a také pro sanitární aplikaci.

5. Ruční ovládání je zajištěno pro bezpečnostní a nouzové operace pneumatického splachovacího spodního ventilu nádrže.

6. Pneumatický splachovací ventil dna nádrže je nabízen v investičním lití i ve fabriced konstrukci. Ventily jsou k dispozici ve veškeré metalurgii, jako je uhlíková ocel (CS ASTM A 216 WCB / WCC), S.S 304 (ASTM A 351 Gr CF8), S.S 316 (ASTM A 351 Gr CF8M), S.S 304L (ASTM A 351 Gr. CF3), S.S 316L (ASTM A 351 Gr CF3M), slitina 20, ASTM A 351 Gr. CN7M) Hast slitina C-22 & c-276 (ASTM A 494 Gr. CW12MW / CX2MW) a podle specifikací.

7. Sedlo ventilů - kuželové sedlo disku kov na kov / sedlo z PTFE s možností pevného nebo obnovitelného sedla. Další kovové usazení může být zpevněno StelliteTM, kde je běžné zkreslení sedadla agresivní kapalinou nebo kaší.

8. Pneumatický splachovací ventil dna nádrže Výstupní úhel výstupu je k dispozici v úhlu 45 stupňů a ventily mohou být také přizpůsobeny na 60 stupňů výstupního úhlu.

9. Pneumatický proplachovací ventil dna nádrže může být také vybaven teplotními senzory pro měření teploty v nádobě.

10. Šroubovaná ucpávka (průchodka), snadno nastavitelná a s přebalovací službou.

Přírubové konce Pneumaticky ovládaný vypouštěcí ventil dna nádrže Rozměry
