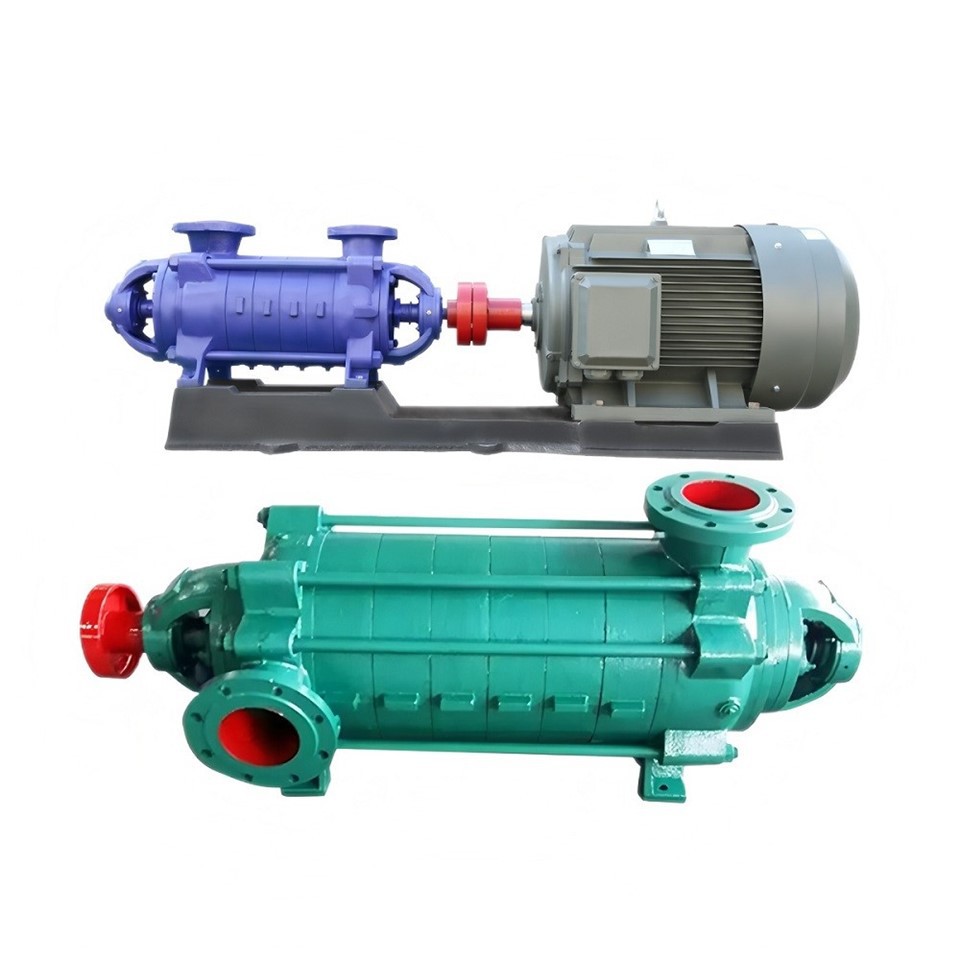

Horizontální vícestupňové odstředivé čerpadlo

Horizontální vícestupňové odstředivé čerpadlo je typ odstředivých čerpadel, která obsahují dvě nebo více oběžných kol. Každý stupeň ve vícestupňovém čerpadle funguje jako samostatné čerpadlo. Používají se především ve službách vyžadujících střední až vysoké TDH (Total Dynamic Head). Všechny stupně vícestupňové jednotky jsou umístěny v jedné bytové jednotce a jsou instalovány na jedné šachtě. Na jednu horizontální šachtu lze umístit až osm stupňů. Pokud potřebujete více, můžete použít více hřídelí. Každá fáze snižuje hlavu o stejnou hodnotu. Chongqing Hongar je předním dodavatelem horizontálních vícestupňových odstředivých čerpadel v Číně již více než tři desetiletí. Naše řada vícestupňových odstředivých čerpadel je postavena podle světových-standardů. Uživatelsky-přívětivý design činí čerpadlo vhodné pro průmyslové i domácí aplikace.
Horizontální vícestupňové odstředivé čerpadlo typu D- se vyznačuje vysokou účinností, širokým rozsahem výkonu, bezpečným a stabilním provozem, nízkou hlučností, dlouhou životností, pohodlnou instalací a údržbou atd. Pro dopravu čisté vody nebo jiných kapalin s fyzikálními a chemickými vlastnostmi podobnými vodě. Může být také použit k přepravě horké vody, oleje, korozivních nebo abrazivních médií změnou materiálu průtokových částí čerpadla, těsnicí formy a zvýšením chladicího systému. Výrobek implementuje standard JB/T1051-93 "Typ a základní parametry vícestupňového odstředivého čerpadla na čistou vodu". Naše společnost má silnou technickou sílu, bohaté výrobní zkušenosti a dokonalé testovací metody pro zajištění stabilní a spolehlivé kvality produktů.

Horizontální vícestupňové odstředivé čerpadlo

Horizontální vícestupňové odstředivé čerpadlo je největší vícestupňové čerpadlo v řadě D s nejvyššími výkonnostními schopnostmi, pokud jde o průtok i tlak. Tento model čerpadla, navržený s více oběžnými koly pro vysokotlaký přenos vody a dalších čistých kapalin s nízkou viskozitou, je ideální pro zvyšování tlaku vody, cirkulaci a přenos velkého objemu na dlouhé vzdálenosti.

Jeho dlouhá spřažená konstrukce znamená, že toto vícestupňové čerpadlo vyžaduje jednodušší a snadnější údržbu, protože se můžete dostat k hlavě čerpadla, aniž byste museli nejprve demontovat motor. Je také odolnější pro těžký provoz, nepřetržitý provoz, protože má dvě samostatné podpěry ložisek s oddělenými olejovými komorami pro sdílení zátěže. Toto horizontální odstředivé čerpadlo je schopno absorbovat jakékoli vibrace způsobené provozem díky své pružné spíše než tuhé spojce.

Další výhodou horizontálního vícestupňového odstředivého čerpadla je to, že jeho sací a výtlačné připojení lze ve výrobní fázi otáčet o 90 stupňů, aby odpovídalo stávajícímu potrubí pro snadnou dovybavení. Výhodou jsou také třecí kroužky, které omezují opotřebení způsobené pláštěm a oběžnými koly.

Popis produktů

Konstrukce:Horizontální vícestupňové odstředivé čerpadlo{0}}
Rozsah vstupního/výstupního průměru: 2-12 palců (50-300 mm)
Materiál: Litina / tvárná litina / litá ocel / nerezová ocel atd.
Průtok: 3,7~1350 m³/h
Dosah: 50~1800m
Ráže: Menší nebo rovna 300 mm
Výkon: 3~1600kw
Max. Stupeň čerpadla: 14 stupňů
Typ těsnění: Mechanické těsnění nebo těsnění těsnění
Střední teplota: -20 stupňů ~ 150 stupňů (je třeba vysvětlit, zda je vyšší než 80 stupňů)
Typ vícestupňového čerpadla (5 typů): řada D, řada MD, řada DY, řada DF, řada DG
Použití: Průmyslové kotle, průmyslové služby, zavlažování a zemědělství, těžební průmysl, přívod surové vody

Význam modelu
D -- označuje vícestupňové odstředivé čerpadlo čisté vody

DF--označuje korozivzdorné vícestupňové odstředivé čerpadlo pro těžbu

DY- – označuje vícestupňové odstředivé olejové čerpadlo

MD--označuje vícestupňové odstředivé čerpadlo odolné proti opotřebení při těžbě

D
Používá se k přepravě čisté vody bez pevných částic a při teplotě pod 80 stupňů nebo kapalin s fyzikálními a chemickými vlastnostmi podobnými čisté vodě. Vhodné pro doly, továrny a projekty městského zásobování vodou a kanalizací.

DF
Používá se k přepravě korozivních kapalin bez pevných částic a při teplotě -20 stupňů až 105 stupňů. Přípustný vstupní tlak čerpadla je menší než 0,6 MPa. Uživatelé si mohou rozumně vybrat materiál, formu těsnění a konstrukci čerpadla a určit kapacitu motoru podle názvu, koncentrace, měrné hmotnosti, provozní teploty a vstupního tlaku dopravovaného média.

DY
Používá se pro dopravu olejů a ropných produktů bez pevných částic, s teplotou -20 stupňů ~ 105 stupňů a viskozitou menší než 120 centimetrů.

MUDr
Používá se k přepravě neutrální důlní vody a jiných podobných odpadních vod s obsahem částic menším nebo rovným 1,5 %, velikostí částic menší nebo rovnou 0,5 mm a teplotou mezi -20~80 stupni.

Struktura produktů

Statorová část
Skládá se z nasávací-sekce, střední-sekce, plivací sekce, naváděcí lopatky, balení atd., které jsou spojeny navíjecím -závěsem, s nasávacím- i pliváním svisle nahoru.

Rotorová část
Skládá se z hřídele, oběžného kola, vyvažovacího kotouče, objímky atd. dílů.

Nosná část
Celý rotor je uložen ve válečkových nebo kluzných ložiskách na obou koncích hřídele a ložiska jsou mazána tukem nebo 20 motorovým olejem.

Produkty Vlastnosti a výhody

► Vysoká účinnost:Naše čerpadla jsou navržena tak, aby poskytovala vysoké průtoky při nižší spotřebě energie, což z nich činí nákladově-efektivní řešení.

► Spolehlivost:Naše čerpadla jsou vyrobena z prvotřídních materiálů a navržena tak, aby splňovala nejvyšší průmyslové standardy, aby vydržela.

► Snadná údržba:Naše čerpadla jsou navržena s uživatelsky -přívětivými funkcemi, díky kterým je údržba a opravy snadné a{1}}bezproblémové.

► Přizpůsobitelné:Nabízíme různé možnosti, které splní vaše specifické potřeby a požadavky, včetně zakázkového návrhu a inženýrských služeb.

Aplikace produktů

Čerpadlo řady D je horizontální vícestupňové jednosací sekční odstředivé čerpadlo, které se používá hlavně k čerpání čisté vody bez pevných částic a kapaliny, která má podobnou fyzikální a chemickou kvalitu.
Teplota média nesmí překročit 80°C, oblek pro zásobování a odvodňování v dolech, továrnách, městě, široce používaný v mnoha oblastech.
